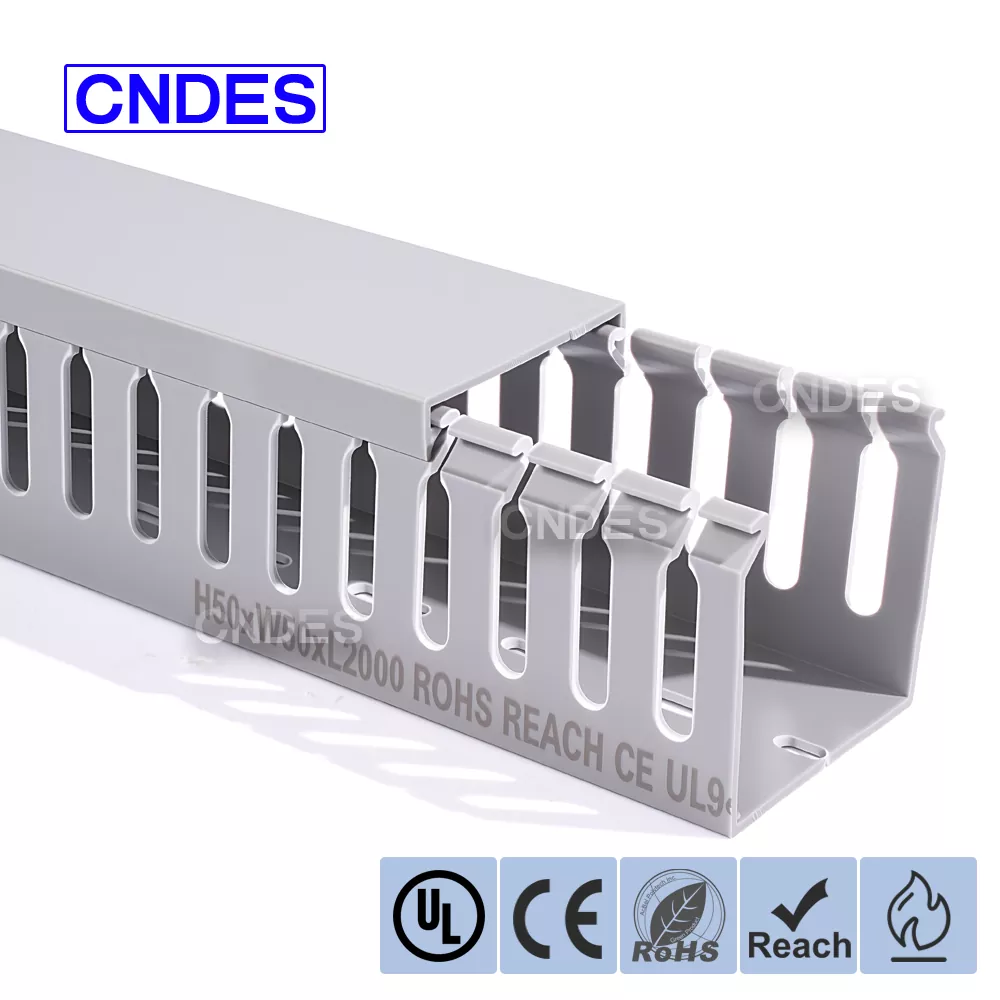

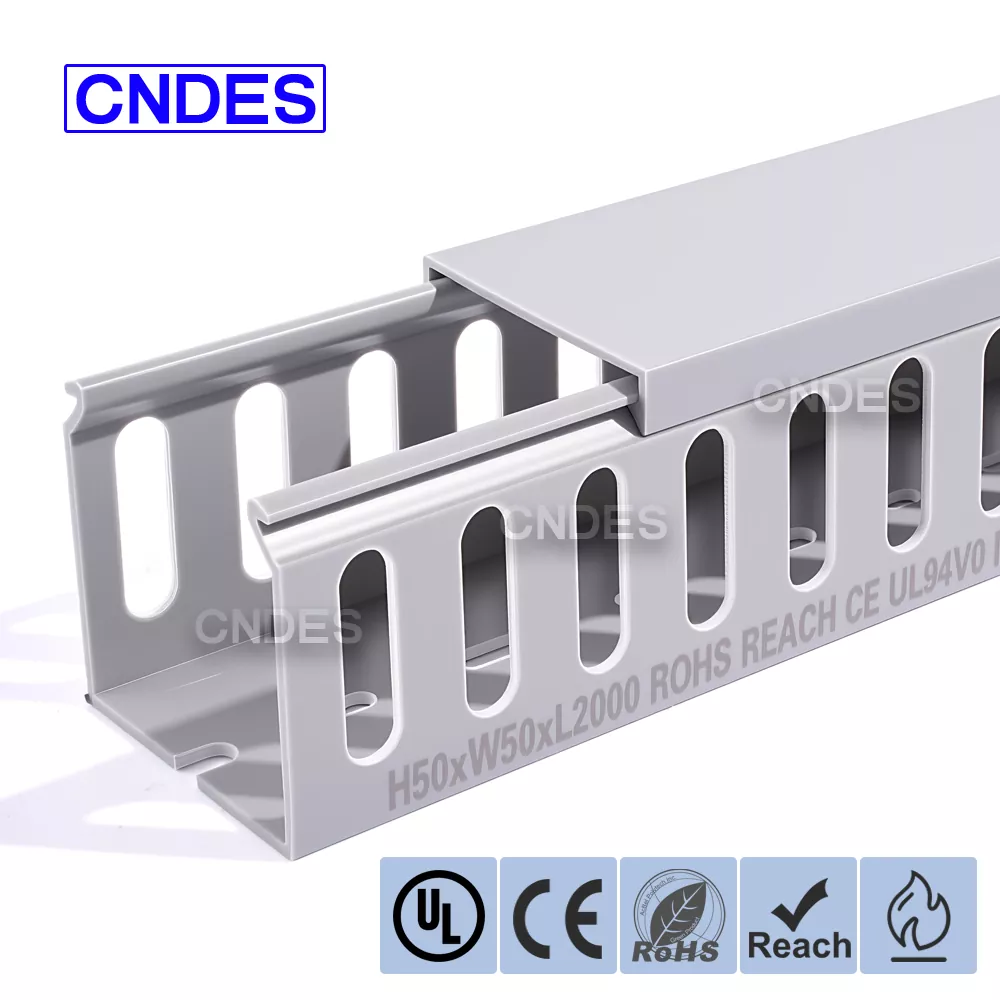

Канал за ожичување со тип ПВЦ прст од 50×50 дупчиња

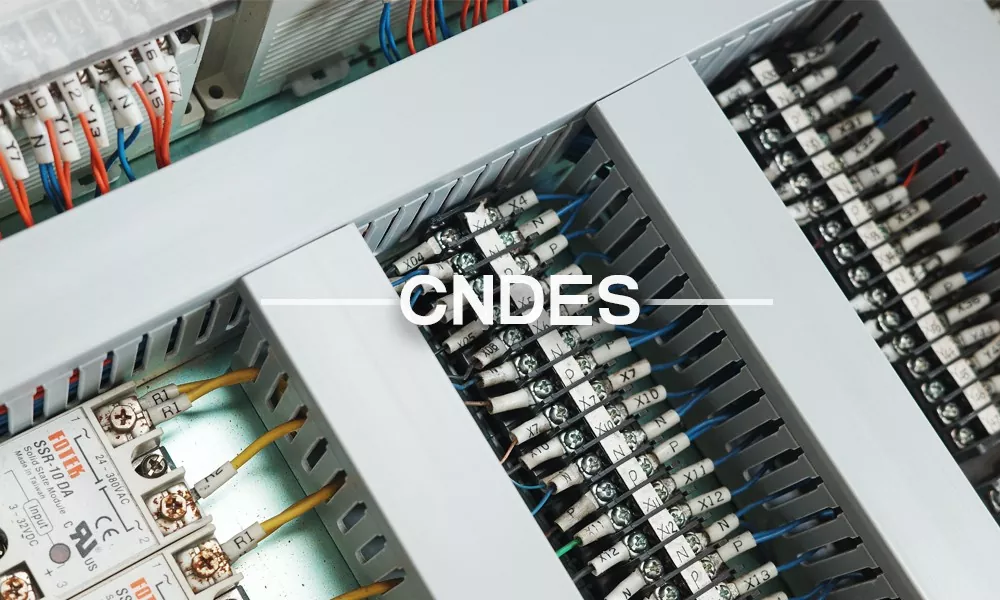

Прилагодениот канал за поврзување со ПВЦ прст од 50×50 дупчиња е дизајниран за ефикасна организација на кабли во електрични панели, кабинети за автоматизација и индустриски контролни системи. Со избалансиран квадратен профил и отворени отвори како прсти, овој жичен канал овозможува брзо разгранување на кабелот, чисто рутирање и лесно одржување.

Произведен од CNDES, професионален производител и снабдувач на ПВЦ канали за ожичување во Кина, овој модел е широко користен во апликации кои бараат флексибилност, безбедност и долгорочна издржливост.

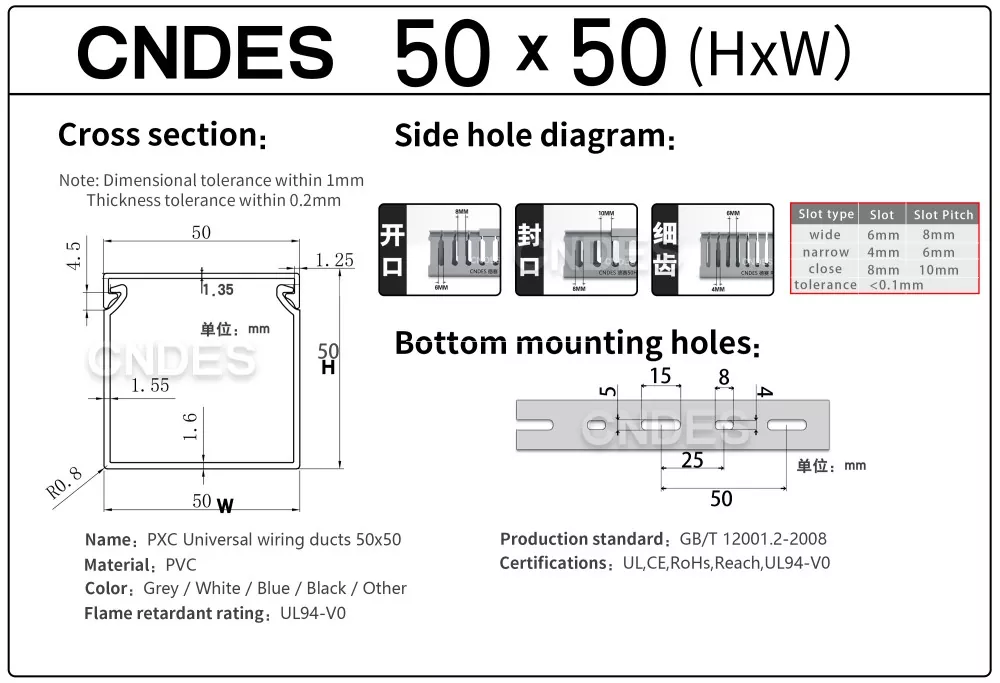

50*50-Документ за спецификации

Упатство за употреба

1.Пред-инсталациска подготовка

Пред инсталацијата, изберете ја соодветната големина на каналот и ширината на отворот според количината на кабелот, дијаметарот на кабелот и околината за инсталација, како што се достапниот простор и работната температура.

На пример, тесните дизајни на отворите од типот на прсти се погодни за области на компоненти со висока густина, додека пошироките отвори овозможуваат полесно насочување на поголемите снопови на кабли.

Кога го инсталирате квалитетниот канал за поврзување со прсти од ПВЦ со дупчиња 50×50, однапред испланирајте ја патеката за насочување на кабелот и означете ги позициите за монтирање на ѕидовите или внатре во електричните кабинети. Избегнувајте области со остри рабови, прекумерни вибрации или високи температури.

Користете мерна лента и маркер за да обезбедите точно позиционирање и непречено насочување.

Подгответе ги потребните алатки, вклучително и шрафцигер, електрична дупчалка (ако е потребно дупчење), нивелирање и алатки за сечење како што е пила или наменски секач за жици.

2.Обезбедување на базната шина

Ако се монтирате на ѕид или ормар, користете дупчалка за да отворите дупки на означените точки. Вметнете котви за проширување или пластични котви. Погрижете се дијаметарот на дупката за дупчење да одговара на големината на сидрото за да спречите нестабилност од преголеми дупки. Порамнете ја шината на основата на каналот за жици од типот ПВЦ прст со дупчиња со точките за монтирање и затегнете ги завртките со шрафцигер за да се осигурате дека шината е сигурна и не се ниша. Дајте приоритет на користење на претходно дупчените дупки за монтирање на каналот. Доколку се потребни дополнителни точки за прицврстување, дупчете сами дупки. Користете ниво за да го проверите хоризонталното усогласување на основниот канал, спречувајќи потешкотии со последователната инсталација на капакот или навалувањето на кабелот. По дотерувањето, повторно затегнете ги завртките за да спречите поместување.

3. Организација и вметнување на кабел

Пред да ги вметнете каблите, групирајте ги според функцијата - како што се кабли за напојување, сигнални кабли или кабли за податоци - и означете ги ако е потребно. Проверете дали дијаметарот на кабелот е компатибилен со ширината на отворот.

Вметнете ги каблите нежно низ страничните отвори или крајните отвори на каналот за жици со ПВЦ со прсти со високи перформанси 50×50, избегнувајќи прекумерно влечење што може да ја оштети изолацијата на кабелот.

За поголеми кабли, поединечните „прсти“ на отворот може да се отстранат по претходно исечените линии или да се исечат со помош на алатки за сечење за да се создадат пошироки отвори.

Наредете ги каблите во слоеви за да ја подобрите организацијата и идното одржување. Вообичаена практика е да се постават кабли за напојување на дното и сигнални кабли на горниот слој за да се намалат пречките.

4. Поставување на покривната плоча

Порамнете ја покривната плоча со основниот канал, осигурувајќи дека рабовите на покривната плоча целосно се заглавуваат со клиповите на основниот канал или жлебовите за лизгање. За лизгачки покривни плочи, излизгајте ги од едниот крај; за типови на клипови, притиснете додека не се заклучи на позиција. Цврсто притиснете ја покривната плоча за да ја прицврстите цврсто на основниот канал. За канал за ожичување со тип ПВЦ прст со дупчиња, ротирајте ја капакот во положбата за заклучување. Проверете ја поклопната плоча за израмнето за да спречите локализирано подигање што може да дозволи навлегување прашина. Проверете дали покривната плоча е прицврстена без празнини за да се спречи прав или туѓи предмети да влезат во внатрешноста на каналот. Доколку е потребно засилено запечатување, нанесете заптивната смеса на рабовите на покривната плоча (одберете лепило компатибилно со ПВЦ).

5. Ракување со специјално сценарио

При монтирање на вертикални површини, изберете капаци со дизајни против лизгање (на пр., гумени влошки или типови засилени со прилепување) за да спречите лизгање. Периодично проверувајте го вертикално инсталираниот канал за поврзување со ПВЦ прст од типот за да се осигурате дека капаците остануваат безбедни од гравитациско олабавување. Во затворени простори, исечете ги цевките на соодветни должини (со помош на специјализирани алати за сечење за да ги одржувате чистите и рамните рабови). По сечењето, проверете го исечениот раб за острина. Ако е потребно, испасирајте со абразивна хартија за да спречите повреда на кабелот или операторот. Ако температурите на околината се приближуваат до горната граница на температурата на каналот (на пр., 50°C или 85°C), изберете модел отпорен на високи температури или спроведете дополнителни мерки за дисипација на топлина. На пример, резервирајте простор за вентилација околу каналот или инсталирајте вентилатори за ладење.
